鑄造用鉻鐵礦砂的理化指標(biāo)

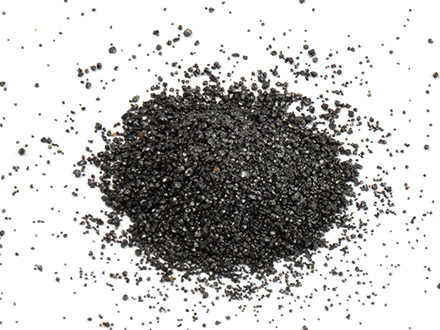

鉻礦砂（鉻鐵礦砂）經(jīng)常用于大型厚壁鑄鋼件的型砂面砂，它具有燒結(jié)溫度高，抗鋼液滲透能力強(qiáng)的特點(diǎn)。適用鉻鐵礦砂，可以避免大部分的機(jī)械粘砂和化學(xué)粘砂，可以使鑄件得到光潔的表面質(zhì)量，應(yīng)用范圍非常廣泛。然而，在實(shí)際生產(chǎn)中特別使在酸硬化呋喃樹脂或者水玻璃工藝用于不銹鋼鑄造上，鉻鐵礦砂也會出現(xiàn)“釉化“粘砂缺陷。使用質(zhì)量優(yōu)異的南非鉻鐵礦砂可以有效的減少這種缺陷。
研究表明，厚大鑄鋼件表面產(chǎn)生的釉質(zhì)粘砂，經(jīng)常是由于鉻鐵礦砂在高溫下分解出FeO，它與鋼液中的Cr元素（對于高鉻鋼鑄件）或者面砂表面的樹脂碳化膜發(fā)生化學(xué)反應(yīng)。這一氧化還原反應(yīng)將鉻鐵礦砂中的氧化鐵還原，生成鐵液。鐵液與鉻礦砂顆?；旌希鋮s后形成致密金屬陶瓷混合物并附著在鑄件的表面，造成了“釉化“粘砂缺陷。因此，鉻鐵礦砂中鐵含量要加以控制，才能防止這種情況的發(fā)生。
在鉻礦砂的生成過程中，將南非鉻鐵礦砂原砂進(jìn)行水洗處理和磁選處理顯得尤為重要。水洗工藝可以去除原砂中的SiO2質(zhì)黃皮、泥沙和雜質(zhì)。磁選工藝可以去除多余的鐵、磁性物和硅，將FeO的含量控制在26.5%以內(nèi)，SiO2含量控制在1%以內(nèi)，渾濁度控制在0.2%以內(nèi)。
加工過后，適用于鑄造的鉻鐵礦砂理化指標(biāo)如下：
| 莫氏硬度 | 5.5-6 |
| 熔點(diǎn) | MAX 2180 ℃ |
| 燒結(jié)溫度 | ＞1800℃ |
| 比重 | 4.0-4.8 g/cm3 |
| 堆積密度 | 2.5-3 g/cm3 |
| 顏色 | Black |
| PH值 | 7-9 |
| 自由酸比例 | 0% |
| 含酸量 | ≤2ML |
| 含土量 | ≤0.1 |
| 水分含量 | ≤0.1 |
| Cr2O3 | ≥46.0% |
| SiO2 | ≤1.0% |
| Fe2O3 | ≤26.5% |
| CaO | ≤0.3% |
| MgO | ≤10% |
| AL2O3 | ≤15.5% |
| P | ≤0.003% |
| S | ≤0.003% |
| Cr/Fe | 1.55:1 |
