鉻質(zhì)引流砂原材料46含量鉻鐵礦砂AFS35-40
鉻礦砂是一種天然的耐火材料，它來(lái)自于自然界中存在的鉻鐵礦的礦石中。46含量的鉻鐵礦精礦可以生產(chǎn)出耐火級(jí)別的鉻礦砂，用于鋼廠常用的鉻質(zhì)引流砂的生產(chǎn)中。46含量鉻鐵礦砂AFS35-40是實(shí)際生產(chǎn)中常用型號(hào)。用鉻礦砂生產(chǎn)的引流砂具有凝固燒結(jié)快的特點(diǎn)，可以大大提高鋼包的開澆率。
鉻質(zhì)引流砂卓越的表現(xiàn)來(lái)自于鉻礦砂的優(yōu)越熱力學(xué)性能：
1. 鉻礦砂的比重高，可達(dá)4.0-4.8g/cm3，未燒結(jié)引流砂的自重作用強(qiáng)。
2. 鉻礦砂的抗渣性能強(qiáng)，可以防止鋼水的侵蝕和滲透。
3. 鉻礦砂的激冷性強(qiáng)，燒結(jié)溫度高，可達(dá)1800°以上。引流砂的燒結(jié)層可以迅速形成并冷卻，同時(shí)不會(huì)影響下部引流砂的凝固。從而降低燒結(jié)層的厚度，提高開澆率。
4. 鉻礦砂的顆粒圓整，即使破碎后也沒(méi)有明顯棱角，流動(dòng)性好。
因此，以鉻礦砂為原料的鉻質(zhì)引流砂被很多鋼鐵生產(chǎn)企業(yè)所接受，應(yīng)用越來(lái)越廣。用于鉻質(zhì)引流砂的鉻鐵礦砂顆粒大小在0.1-1.5mm范圍內(nèi)，常用的型號(hào)為：20-50目，20-70目，40-70目，50-100目等（AFS30-35,AFS35-40,AFS40-45)。
鉻質(zhì)引流砂原材料46含量鉻鐵礦砂AFS35-40化學(xué)指標(biāo)：
| 項(xiàng)目 | 保證值 | 典型值 |
| Cr2O3 | ≥46.0% | 46.7 |
| SiO2 | ≤1.0% | 0.4 |
| FeO | ≤26.5% | 26.3 |
| CaO | ≤0.3% | 0.2 |
| MgO | ≤10% | 9.6 |
| AL2O3 | ≤15.5% | 14.7 |
| P | ≤0.003% | 0.002 |
| S | ≤0.003% | 0.003 |
| Cr/Fe | ≥1.55:1 | 1.56：1 |
鉻質(zhì)引流砂原材料46含量鉻鐵礦砂AFS35-40物理性能：
| 莫氏硬度: | 5.5-6 |
| 熔點(diǎn) | 2180 ℃ |
| 燒結(jié)溫度 | ＞1800℃ |
| 比重 | 4.0-4.8 g/cm3 |
| 堆積密度 (LPD) | 2.5-3 g/cm3 |
| 顏色 | 黑色 |
| PH | 7-9 |
| 游離酸含量 | 0% |
| 酸度 | ≤2ML |
| 土質(zhì)含量 | ≤0.1 |
| 水分含量 | ≤0.1 |
| 清潔度(NTU) | 183 |
鉻質(zhì)引流砂原材料46含量鉻鐵礦砂AFS35-40的粒度分布：
| 篩網(wǎng)號(hào) | 篩上占比 |
| +20mesh(850um) | 4.1% |
| +30mesh(600um) | 10.1% |
| +40mesh(425um) | 29.3% |
| +50mesh(300um) | 35.2% |
| +70mesh(212um) | 17.3% |
| -70mesh(212um) | 4.0% |
| AFS細(xì)度值 | 36.75 |

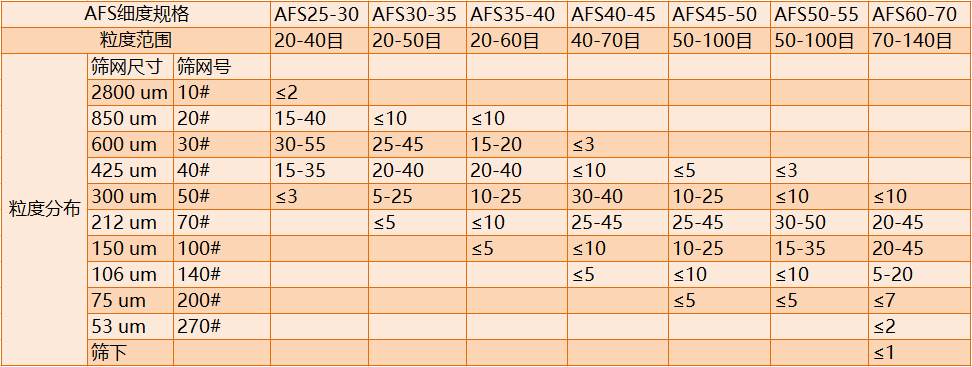

其他型號(hào)：
